等速驅動軸防塵罩該低溫耐久試驗臺組成及結構特點
試驗臺由主機、環境箱、膨脹量檢測、破損檢測、計算機及電控系統等部分組成。
工作原理：
試驗過程中，樣件安裝在環境箱內，由環境箱實現樣件溫度控制，由伺服電機驅動樣件旋轉，擺角轉臺和位移臺實現樣件不同角度和位移的設定；試驗過程中CCD高速工業相機實時監控試樣密封套是否出現油脂泄露，在出現油脂泄露時產生報警信息并暫停試驗運行；同時具備密封套膨脹量檢測功能；試驗過程中能夠?qū)υ囼?yàn)過程的控制參數( 如溫度、轉速、萬向節角度、位移等等)進行反饋數據采集并記錄成文件，并可以設定各個參數的報警范圍，在設備運行過程中，如若出現控制參數超出其范圍，設備將產生報警并暫停試驗；各運動部分運動平緩順暢，無卡滯，角度、位移及轉速安裝有過載防護，通過在軟件中設置特定的安全參數，使設備在出現角度、位移或轉速異常時可以觸發報警；環境箱上安裝有觀察窗，觀察窗處有照明以便于觀察樣件狀態，環境箱具有良好的密封，避免其內部產生水霧。
結構特點：
試驗臺主機主要由底座平臺、防護框架、固定端總成、滑移端總成、擺角轉臺、擺角檢測機構等組成。
底座是整個設備的安裝支撐部分，它是由方管型材焊接而成，焊后時效處理，具有高的穩定性，保證足夠的強度和剛度。鑄鐵平臺安裝于底座之上，電氣走線在底座內部，節約空間，使設備美觀大方。
鑄鐵平臺安裝在底座上，四根立柱支撐上板，防護框架、固定端總成、滑移端總成、擺角轉臺、擺角檢測機構安裝在平臺之上。
防護框架由標準鋁型材制成，裝于兩側總成之上，用于防塵及設備運行中的安全防護。三面均可開門，便于設備檢修。每扇門底部均裝有安全門鎖，實現與設備的互鎖，設備在自動運行狀態下門鎖開啟，防止人為誤開門而產生的安全隱患。

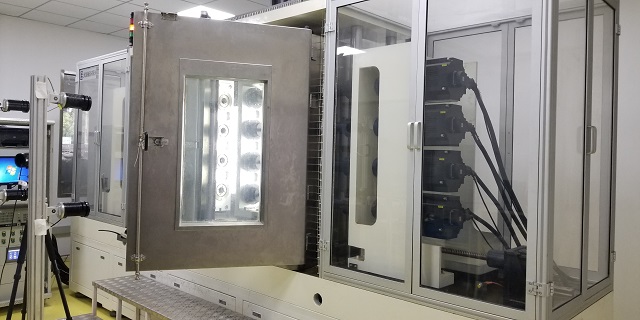

等速驅動軸防塵罩該低溫耐久試驗臺 圖：
